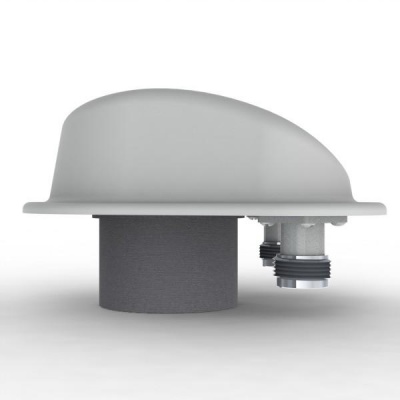

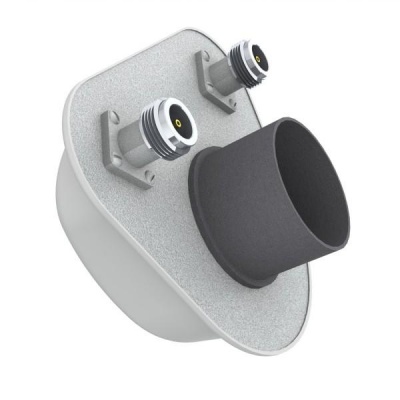

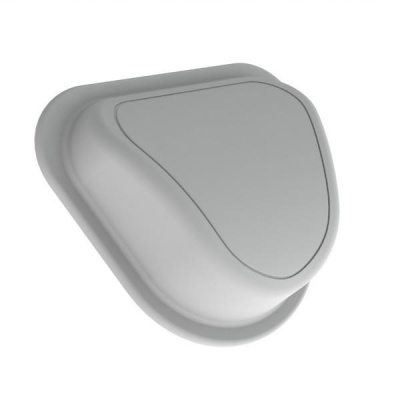

Антэкс AX-5500 OFFSET MIMO 2x2 облучатель для офсетной антенны, Wi-Fi, 5ГГц

Артикул: 4200

725 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

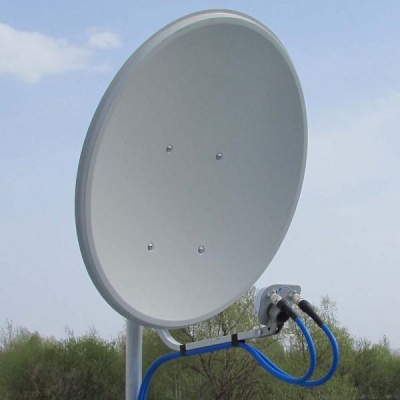

Облучатели АX-5500 Offset MIMO предназначены для использования в комплекте оборудования беспроводных систем передачи данных стандарта IEEE 802.11n MIMO 2x2 (Rocket M5 и пр.).Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Применение параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций. Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.6-0.7). Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Электрические характеристики
Рабочий диапазон частот, МГц	5000-6000
Развязка между входами, dB	>35
Собственное усиление, dBi	11
Результирующее усиление при различных диаметрах офсетной параболической антенны	0,55м -28dBi 0,6м -29dBi 0,9м- 32dBi 1,2м -34,5dBi 1,5м -36,5dBi
Ширина ДН в плоскости вектора Е по уровню -10dB, град	75-85
Ширина ДН в плоскости вектора Н по уровню -10dB, град	75-85
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,8
Допустимая мощность, Вт	15
Поляризация	вертикальная /горизонтальная /наклонная
Механические характеристики
Габаритные размеры, мм	60 х 110 х 80
Разъем	N-female х 2
Материал кожуха	ABS
Материал излучателя	медь
Материал рефлектора	сталь

Характеристики

Рабочий диапазон частот, МГц	5000-6000
Усиление, dBi	11
Ширина ДН в Н-плоскости, град	85
Ширина ДН в Е-плоскости, град	85
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.8
Допустимая мощность, Вт	10
Разъем	2xN-female
Технология MIMO	Mimo 2x2
Гарантийный срок, мес.	12
